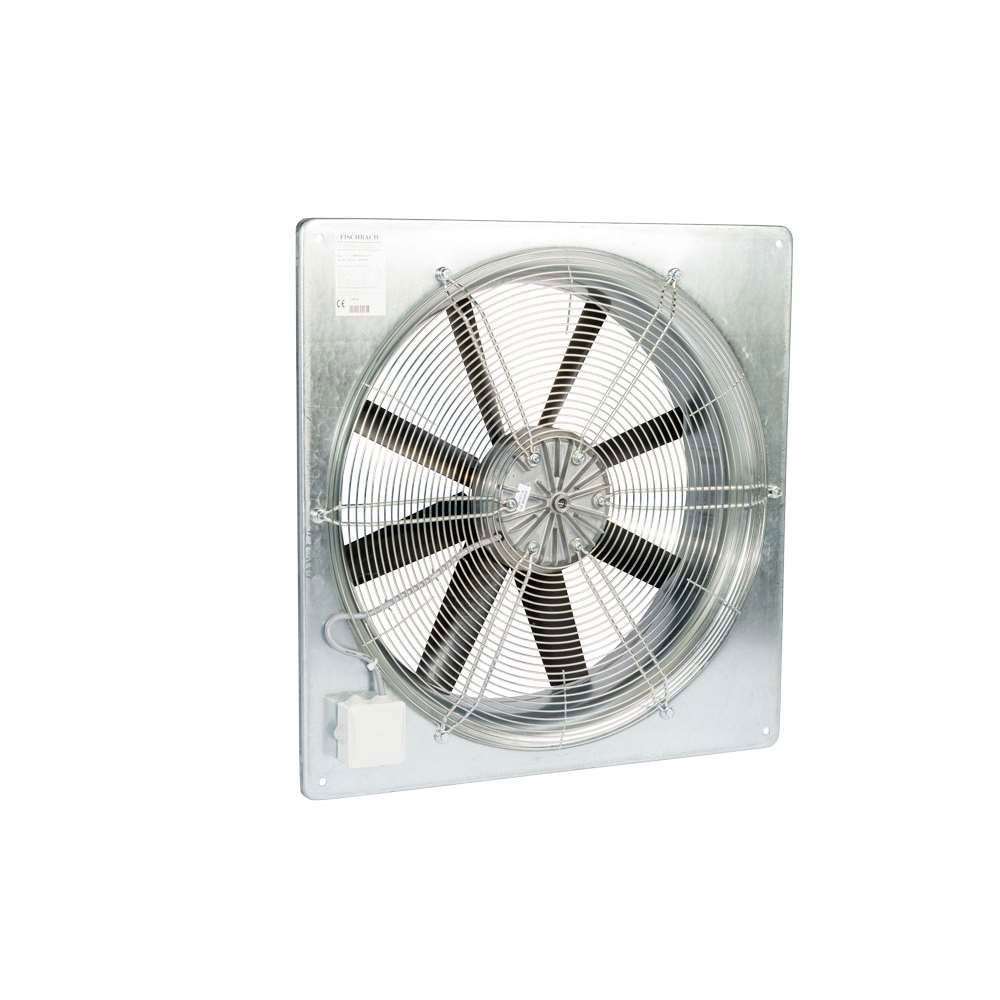

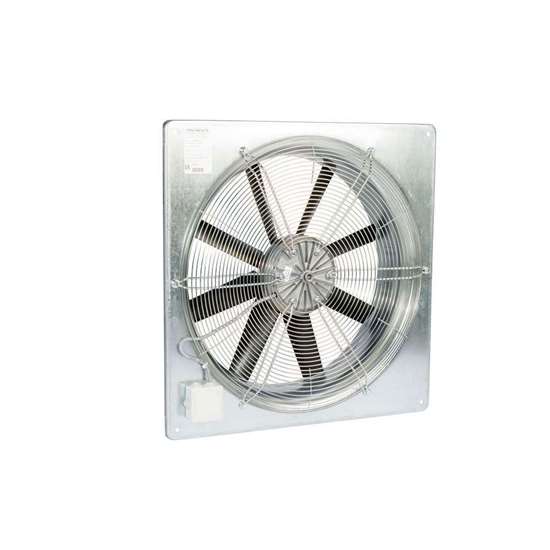

Fischbach Axialventilator AW 500/EM 35 mit quadratischer Platte mit EC Motor
(Ausschreibungstext unter PDF Downloads)Axialventilatoren werden immer dann eingesetzt, wenn grössere Volumenströme mit niedrigen Druckerhöhungen gefördert werden sollen. Neben der Anwendung zur Belüftung und Entlüftung von Gebäuden oder als Rohrventilator bzw. Kanalventilator werden Axialventilatoren auch zur Kühlung (Automobilbranche) und Entrauchung (Garagenlüftung, Industrielle Abluft) verwendet. Durch die hohe Motorschutzart IP65 bieten Fischbach Axialventilatoren zudem eine günstige Alternative in Umgebungen mit hoher Luftfeuchtigkeit, z.B. in der verarbeitenden Lebensmittelindustrie. Alle Baugrössen sind in diversen Sonderspannungen, wie z.B. 460V 50Hz etc. kurzfristig lieferbar und können mit Aluminiumrahmenkonstruktionen nach Kundenvorgabe komplettiert werden.
Die besonderen Merkmale der Fischbach Axialventilatoren sind:
- max. Volumenstrom: 18.000 m³/h
- mit innenliegendem FISCHBACH-SCHEIBENANKER-MOTOR
- 4-polig, 230V/400V/50Hz/60Hz
- Spannung von 0 - 100% regelbar
- Isolierstoffklasse F (155°C) nach VDE 0530
- Motorschutzart IP 65 (elektrischer Teil) nach DIN 40050 mit CE-Zeichen
- Innenaggregat nach ISO 1940 Teil 1 bis Güteklasse Q 1 feingewuchtet
- wartungsfreie Kugellager
- Flügelrad aus ALU-Druckguss (A-Baureihe) / Kunststoff (AW-Baureihe)
- hohe Laufruhe des Ventilators
- optional mit energieeffizientem EC-Motor lieferbar
Die Weiterentwicklung des bewährten Scheibenankermotors zur fortschrittlichen und energieeffizienten Fischbach EC-Technologie gilt als spezielle und weltweit neue lufttechnische Konstruktion.
Vorteile der FISCHBACH EC-Technologie
- hohe Motorschutzart IP65
- vom Motor getrennter EC-Regler, für Flexibilität
- umfangreiche Funktionen z.B. Druckregelung u.v.m.
- sehr kompakte Motorbauweise
- ErP Konform
Der Fischbach EC-Scheibenankermotor wurde erfolgreich in das vorhandene Motordesign integriert und bietet somit weiterhin die allseits bekannten Vorteile des Scheibenankermotors, wie u.a. die hohe Schutzart IP65, kompakte Bauweise, Motor im Luftstrom innenliegend, Isolierstoffklasse F und die hohe Einsatztemperatur bis zu 80/100°C. Dazu kommt der neue, eigenentwickelte Fischbach EC-Regler. Eine hervorstechende Lösung in 2-Prozessor-Technologie, welche für mehr Flexibilität im Betrieb der Lüftungsanlage sorgt. Der EC-Regler arbeitet in der Lüftungsanlage dazu auch noch sensorlos.
